QR TYPE 6 BOLT SERIES
-
|

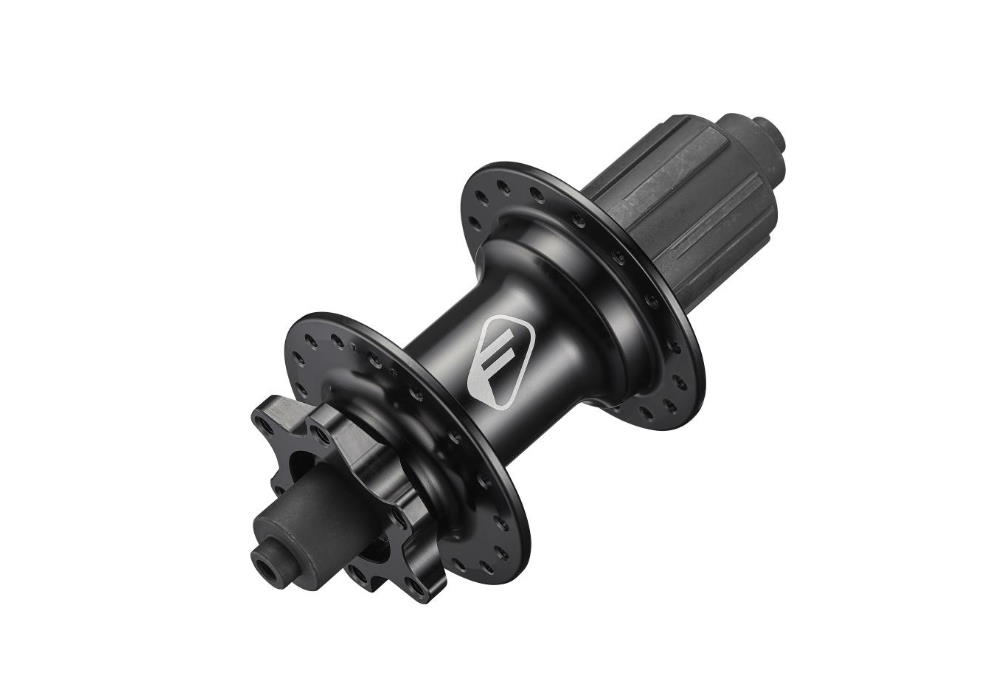

6 BOLT DISC |
|
FDC-435S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
135MM |
|
AXLE LENGTH |
145MM |
|
QR |
5MM |
|
WEIGHT |
455G |
|
ENGAGE |
18T/20° |
|
|
|
|
|
|
|
|
|
|
FDC-435S
-
|
6 BOLT DISC |
|
FDC-535S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
135MM |
|
AXLE LENGTH |
145MM |
|
QR |
5MM |
|
WEIGHT |
458G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|
|
|
FDC-535S
-
|
6 BOLT DISC |
|
FDC-535M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
135MM |
|
AXLE LENGTH |
145MM |
|
QR |
5MM |
|
WEIGHT |
460G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|
|
|
FDC-535M
QR TYPE CENTER LOCK SERIES
-
|

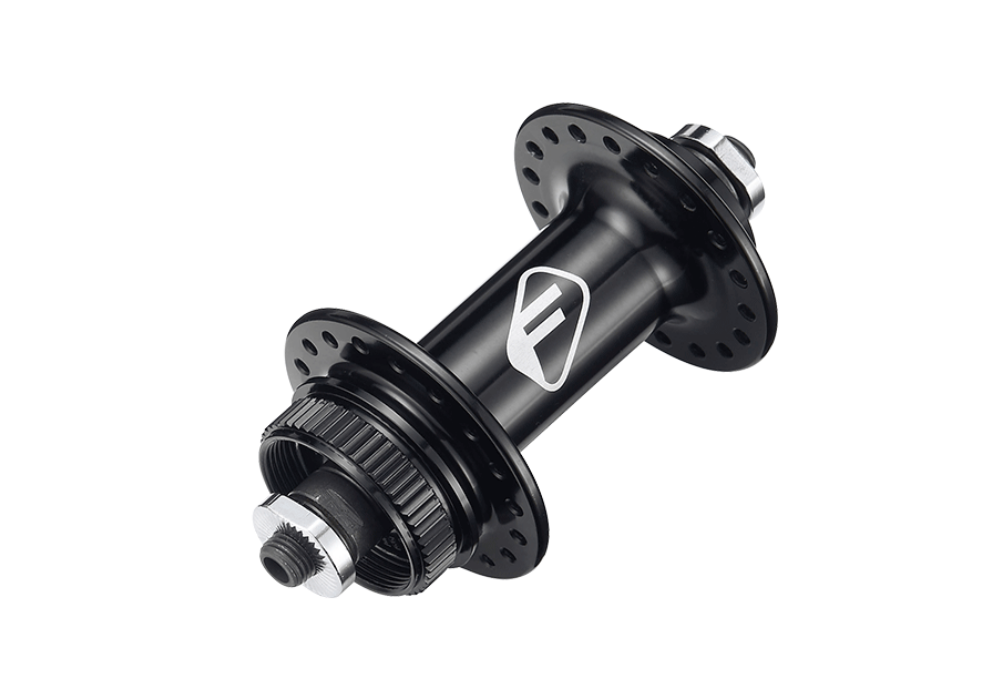

CENTER LOCK |
|
FCL-25 |
|
SPECIFICATION |
|
|
F/R |
F |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
100MM |
|
AXLE LENGTH |
108MM |
|
QR |
5MM |
|
WEIGHT |
175G |
|
|
|
|
|
|
|
|

|
|
FCL-25
-
|

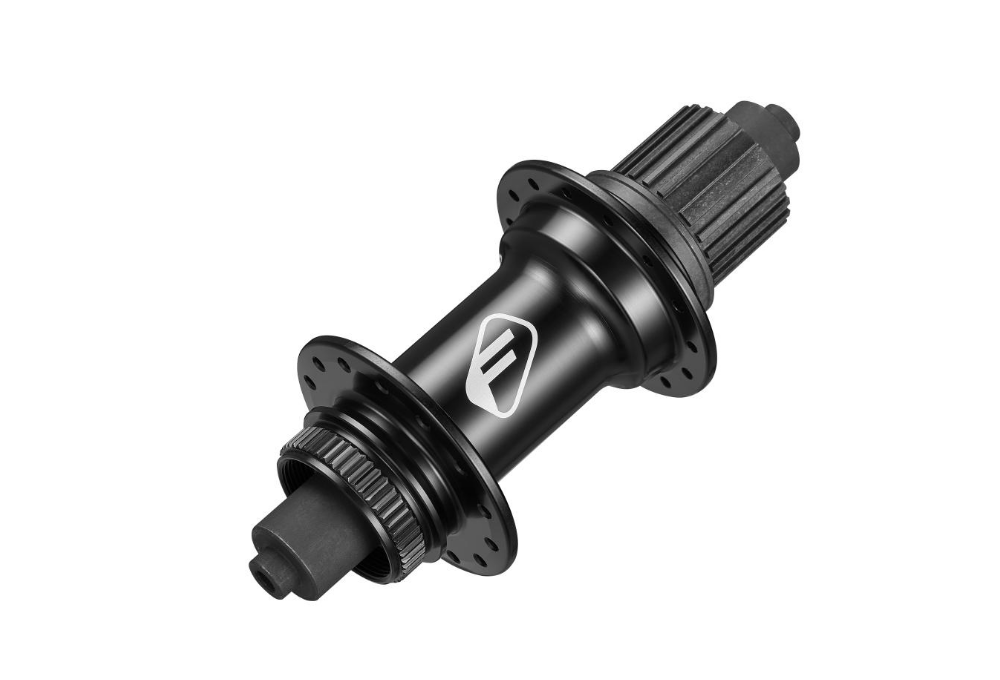

CENTER LOCK |
|
FCL-435S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
135MM |
|
AXLE LENGTH |
145MM |
|
QR |
5MM |
|
WEIGHT |
404G |
|
ENGAGE |
18T/20° |
|
|
|
|
|
|
|
|

|
|
FCL-435S
-
|
CENTER LOCK |
|
FCL-541M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28 |
|
GAUGE |
13 |
|
O.L.D. |
141MM |
|
AXLE LENGTH |
151MM |
|
QR |
5MM |
|
WEIGHT |
433G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|

|
|
FCL-541M
-
|
CENTER LOCK |
|
FCL-535S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
135MM |
|
AXLE LENGTH |
145MM |
|
QR |
5MM |
|
WEIGHT |
424G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|

|
|
FCL-535S
THRU AXLE 6 BOLT SERIES
-
|

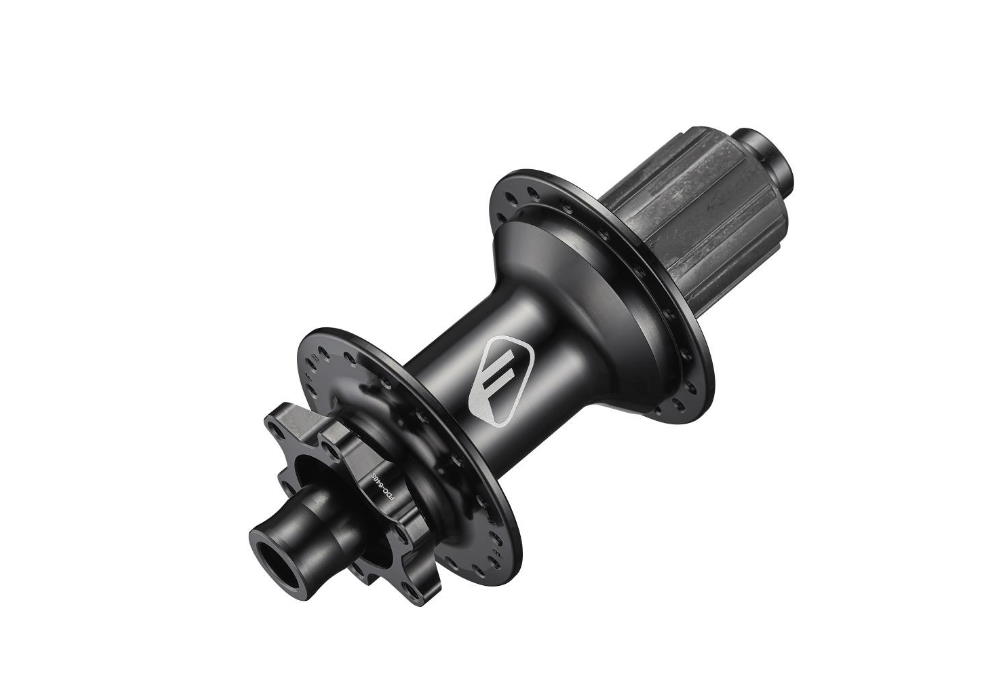

BOOST |
|
FDC-648M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
381G |
|
ENGAGE |
39T/9.23° |
|
|
|
|
|
|
|
|

|
|
FDC-648M
-
|

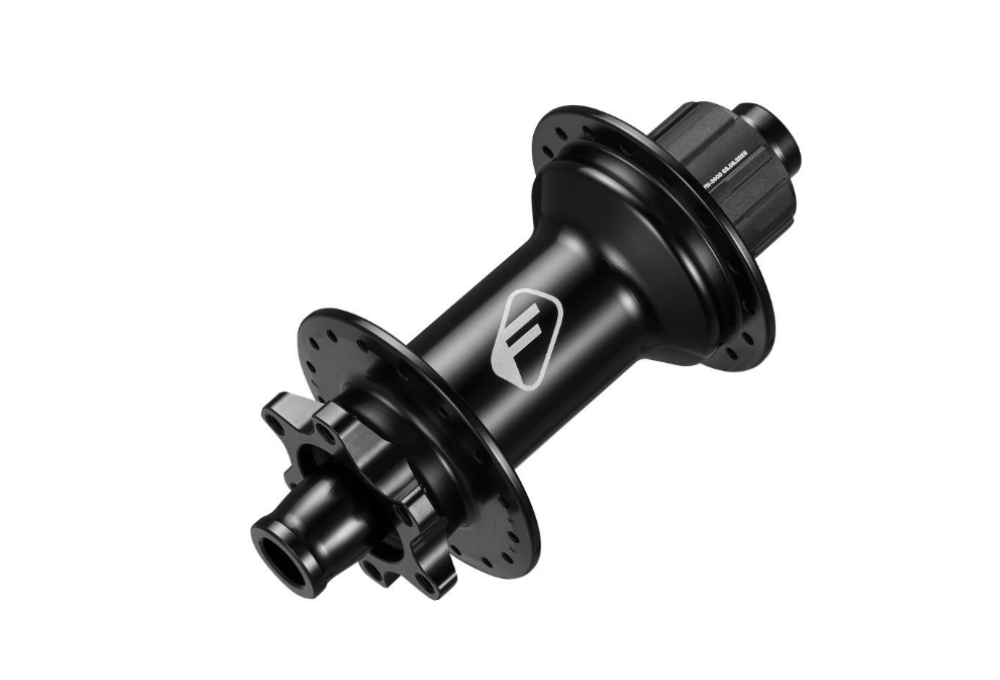

BOOST |
|
FDC-648S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
388G |
|
ENGAGE |
39T/9.23° |
|
|
|
|
|
|
|
|

|
|
FDC-648S
-
|

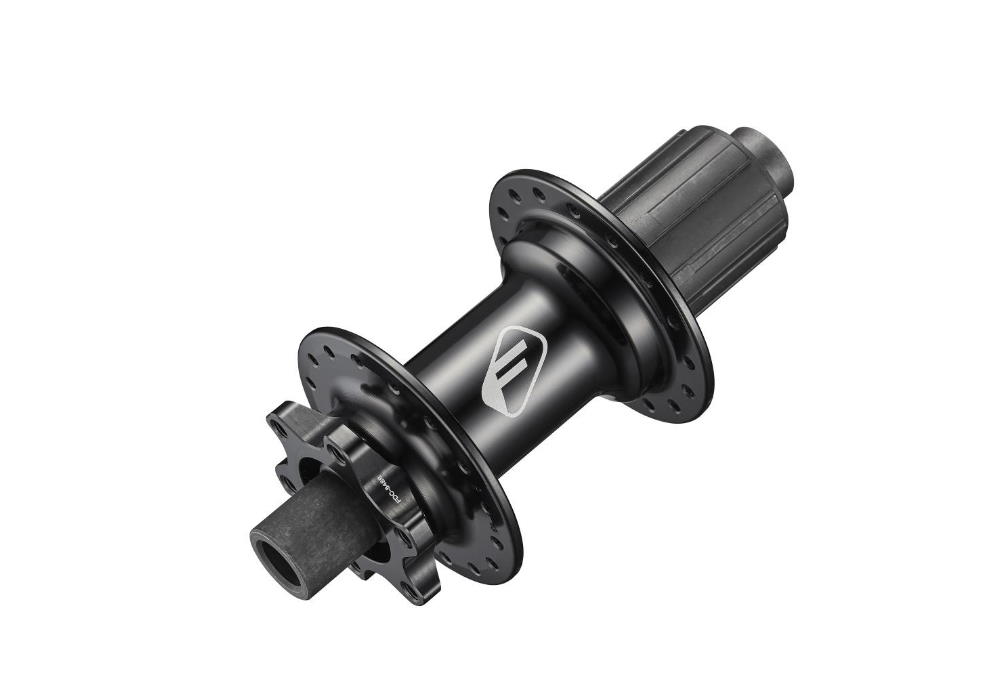

BOOST |
|
FDC-548M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
466G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|
|
|
FDC-548M
-
|
BOOST |
|
FDC-548S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
461G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|
|
|
FDC-548S
-
|
BOOST |
|
FDC-611 |
|
SPECIFICATION |
|
|
F/R |
F |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
110MM |
|
AXLE LENGTH |
Ø15 |
|
QR |
N/A |
|
WEIGHT |
186G |
|
ENGAGE |
N/A |
|
|
|
|
|
|
|
|
|
|
FDC-611
-
|
NON BOOST |
|
eHL-51 |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
32 |
|
GAUGE |
14 |
|
O.L.D. |
142MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
307G |
|
ENGAGE |
39T/9.23° |
|
|
|
|
|
|
|
|

|
|
eHL-51
THRU AXLE CENTER LOCK SERIES
-
|
BOOST |
|
FCL-811 |
|
SPECIFICATION |
|
|
F/R |
F |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
110MM |
|
AXLE LENGTH |
Ø15 |
|
QR |
N/A |
|
WEIGHT |
141G |
|
ENGAGE |
N/A |
|
|
|
|
|
|
|
|
|
|
FCL-811
-
|

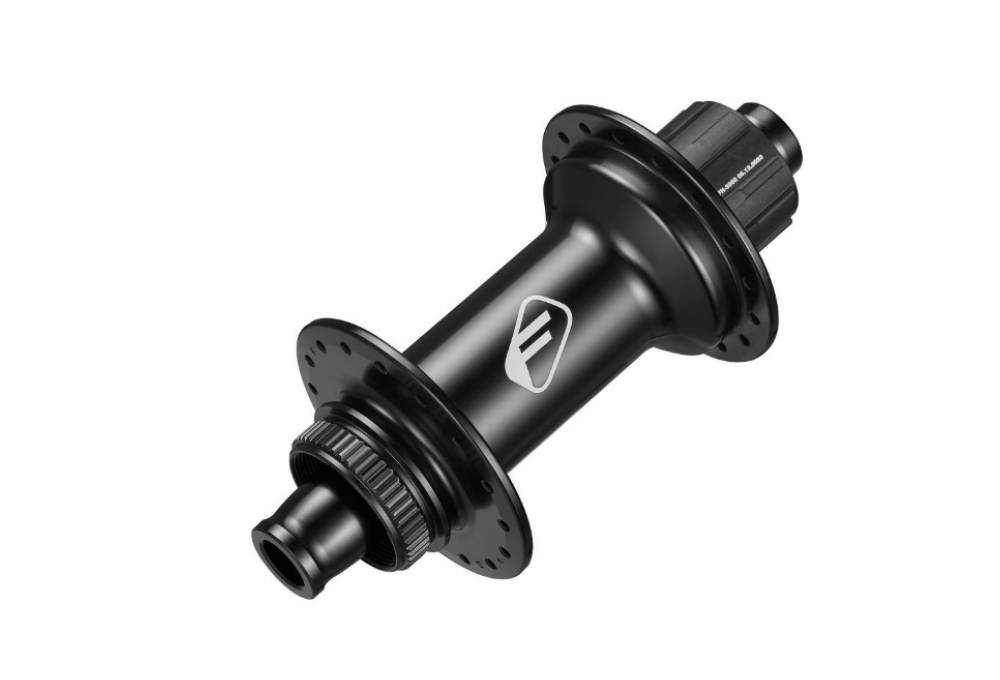

BOOST |
|
eCL-52 |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
32 |
|
GAUGE |
14 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
300G |
|
ENGAGE |
39T/9.23° |
|
|
|
|
|
|
|
|

|
|
eCL-52
-
|

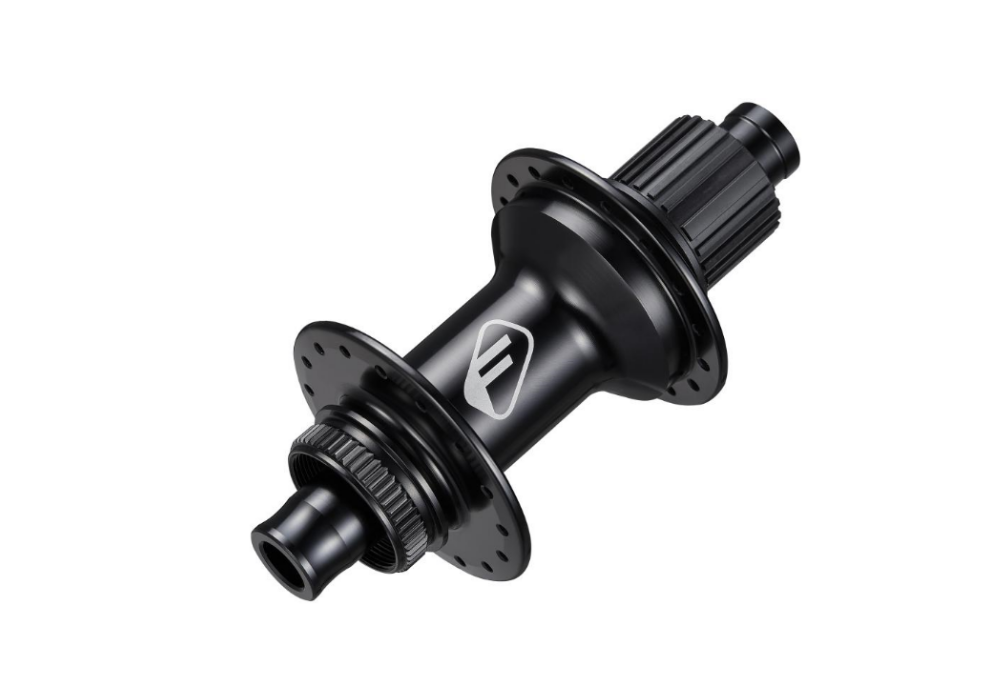

BOOST |
|
FCL-648M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
372G |
|
ENGAGE |
39T/9.23° |
|
|
|
|
|
|
|
|

|
|
FCL-648M
-
|
BOOST |
|
FCL-648S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
391G |
|
ENGAGE |
39T/9.23° |
|
|
|
|
|
|
|
|

|
|
FCL-648S
-
|
BOOST |
|
FCL-548M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
432G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|

|
|
FCL-548M
-
|
BOOST |
|
FCL-548S |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
148MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
430G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|

|
|
FCL-548S
-
|
NON BOOST |
|
FCL-542M |
|
SPECIFICATION |
|
|
F/R |
R |
|
HOLE COUNT |
28/32 |
|
GAUGE |
13 |
|
O.L.D. |
142MM |
|
AXLE LENGTH |
Ø12 |
|
QR |
N/A |
|
WEIGHT |
422G |
|
ENGAGE |
24T/15° |
|
|
|
|
|
|
|
|

|
|
FCL-542M
